Les alimentations électriques sont un élément essentiel d’un système d’alarme incendie. Leur mauvais fonctionnement peut entraîner une perte totale de fonctionnalité du système, selon la gravité du problème. Le diagnostic des troubles liés à l’alimentation n’est pas toujours simple, car ces problèmes peuvent se manifester par différentes conditions affichées au panneau. Certains cas sont évidents, comme une DEL « problème de batterie » allumée ou l’absence de la lumière verte « CA en service ». Cependant, d’autres peuvent être trompeurs, se présentant comme des indicateurs génériques de problème, des circuits ouverts dans le câblage, ou même de fausses alarmes.
Avant de diagnostiquer un problème d’alimentation, il est essentiel de comprendre son rôle dans un système d’alarme incendie et les différents types de tensions en jeu. Notez que les alimentations peuvent varier légèrement selon la marque et le modèle. Cet article vous aidera à comprendre et analyser les problèmes qui peuvent être causé par les alimentations électriques des systèmes d’alarme incendie. Référez-vous toujours à la documentation de l’équipement spécifique pour des directives détaillées.

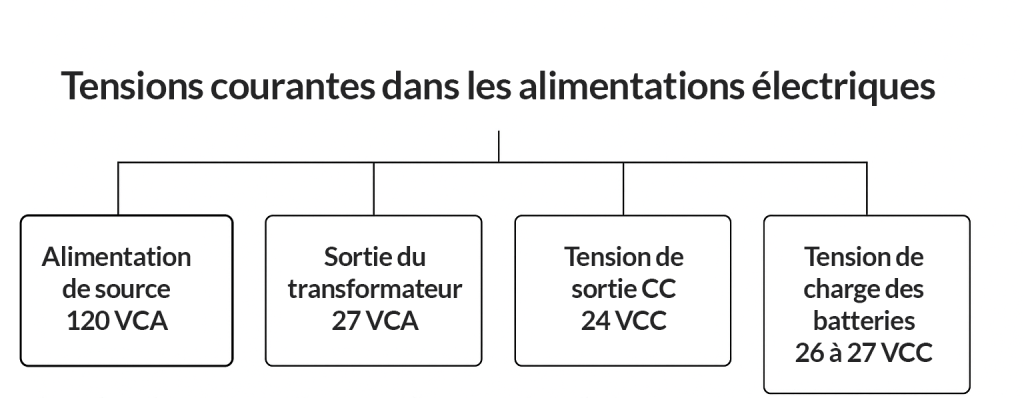

Tensions courantes dans les alimentations électriques
La plupart des alimentations fonctionnent avec plusieurs tensions. Les tensions typiques pour la majorité des systèmes sont les suivantes, bien qu’elles puissent varier légèrement:
-
Alimentation de source – 120 VCA : fournie directement par un panneau électrique. Les informations sur le disjoncteur doivent être consignées au panneau ainsi que dans le rapport de vérification ou d’inspection.
-
Sortie du transformateur – 27 VCA : pour les transformateurs accessibles, c’est la tension de la « bobine » secondaire.
-
Tension de sortie CC – 24 VCC : tension fournie à l’unité centrale du système d’alarme incendie ou aux circuits de terrain, y compris les zones d’initiation et les circuits d’alimentation réinitialisables ou non.
-
Tension de charge des batteries – 26 à 27 VCC : tension de charge aux bornes reliant l’alimentation aux batteries. Celle-ci doit être supérieure à 24 VCC.
-
Tension des batteries : un ensemble de batteries « à pleine charge » connecté en série devrait indiquer environ 25 VCC. Pour des batteries individuelles de 12 VCC, une pleine charge se situe généralement entre 12,3 et 12,6 VCC.
Étapes de dépannage
Cet article décrit quatre étapes de base pour dépanner les systèmes d’alarme incendie.
Étape 1 : Préparation
Avant de commencer à travailler sur un système d’alarme incendie, identifiez les dangers potentiels. La sécurité est primordiale dans ce domaine. Assurez-vous de disposer de l’équipement de protection individuelle (EPI) et des outils appropriés.
Exigences EPI :
-
Protection des mains
-
Protection oculaire
-
Chemise à manches longues (fibres naturelles)
Pratiques de travail sécuritaires :
-
Identifier le disjoncteur qui alimente l’alimentation.
-
Retirer les bijoux (bagues, bracelets, montres).
-
Respecter les procédures de cadenassage.
-
Suivre toutes les procédures de sécurité supplémentaires établies par votre entreprise et par le site.
Outils requis pour le dépannage :
-
Multimètre numérique
-
Tournevis multi-embouts
-
Tournevis isolé pour bornes
Avant de passer à l’étape suivante, avisez la centrale de télésurveillance de mettre le système en test et informez le service incendie.
Étape 2 : Identification
Commencez le dépannage en examinant l’information affichée sur le panneau de contrôle d’alarme incendie (PCAI). Les indicateurs courants de problèmes d’alimentation incluent :
-
DEL CA en service : la DEL verte « CA en service » doit toujours être allumée si l’alimentation de source est présente. Sinon, cela indique que le PCAI ne reçoit pas d’alimentation.
-
DEL problème de batterie : indique un problème lié aux batteries ou au circuit de charge. Certains panneaux affichent un indicateur distinct « problème de chargeur ».
-
Autres DEL de problème : des défauts de mise à la terre, des circuits ouverts ou de fausses alarmes peuvent d’abord sembler liés au câblage. Si ces causes sont éliminées, l’alimentation doit être vérifiée.
Étape 3 : Investigation
Les méthodes d’investigation varient selon le problème identifié :
-
DEL CA en service éteinte :
-
Vérifiez la présence d’alimentation de source avec un multimètre, plutôt que de vous fier uniquement à la DEL.
-
Si l’alimentation de source est absente, vérifiez le disjoncteur. Assurez-vous que le circuit est dédié au PCAI. Un disjoncteur déclenché peut indiquer d’autres problèmes nécessitant l’intervention d’un électricien.
-
-
DEL problème de batterie allumée :
-
Inspectez visuellement les batteries (gonflement, fuite d’électrolyte). Remplacez immédiatement toute batterie défectueuse.
-
Retirez les batteries du circuit de charge. Mesurez leur tension en série, puis individuellement. De grandes différences de tension indiquent une défectuosité.
-
Vérifiez la tension de charge de l’alimentation (26 à 27 VCC). Une tension faible ou absente indique un problème d’alimentation.
-
-
Autres DEL de problème :
-
Défaut de mise à la terre : si la DEL reste allumée après avoir débranché tout le câblage de terrain, l’alimentation peut avoir un défaut interne.
-
Circuit ouvert : une perte de tension de supervision provenant de l’alimentation peut causer cette condition.
-
Fausse alarme : une tension fluctuante ou anormalement élevée peut déclencher une fausse alarme.
-
Étape 4 : Réparation
Le type de réparation dépend des résultats de l’investigation :
-
Réparations de câblage :
-
Faites appel à un électricien ayant une licence d’entrepreneur électrique. Fournissez des constats détaillés (photos, vidéos) pour accélérer les réparations.
-
-
Remplacement de batteries :
-
Utilisez des batteries de la bonne taille et du bon type. Remplacez-les toujours en paire et du même fabricant.
-
Confirmez que la tension et le courant de charge respectent les spécifications du fabricant.
-
-
Remplacement d’alimentation :
-
Coupez le disjoncteur avant de remplacer l’alimentation.
-
Rebranchez correctement tous les fils avant de rétablir l’alimentation. Rebranchez les batteries en dernier, seulement après le retour de l’alimentation de source.
-
Consultez le manuel d’installation du fabricant pour la configuration adéquate (microrupteurs, cavaliers, terminaisons de fils, etc.).
-
Revérifiez la tension des batteries. Un circuit de charge défectueux pourrait avoir endommagé les batteries existantes. Remplacez-les au besoin.
-
Pour toute réparation, consultez votre bureau et l’Autorité compétente locale (ACL) afin d’assurer la conformité aux procédures appropriées. Effectuez les tests après réparation conformément aux codes et normes applicables. Documentez tous les travaux pour les inclure au dossier du site, tant pour votre bureau que pour le client.
En suivant ces étapes, les techniciens peuvent diagnostiquer et réparer efficacement les problèmes d’alimentation dans les systèmes d’alarme incendie, assurant ainsi la fiabilité et la sécurité du système.
Publié à l’origine dans le Journal de l’ACAI, vol. 4, numéro 4. Reproduit avec la permission de l’Association canadienne d’alarme incendie.
